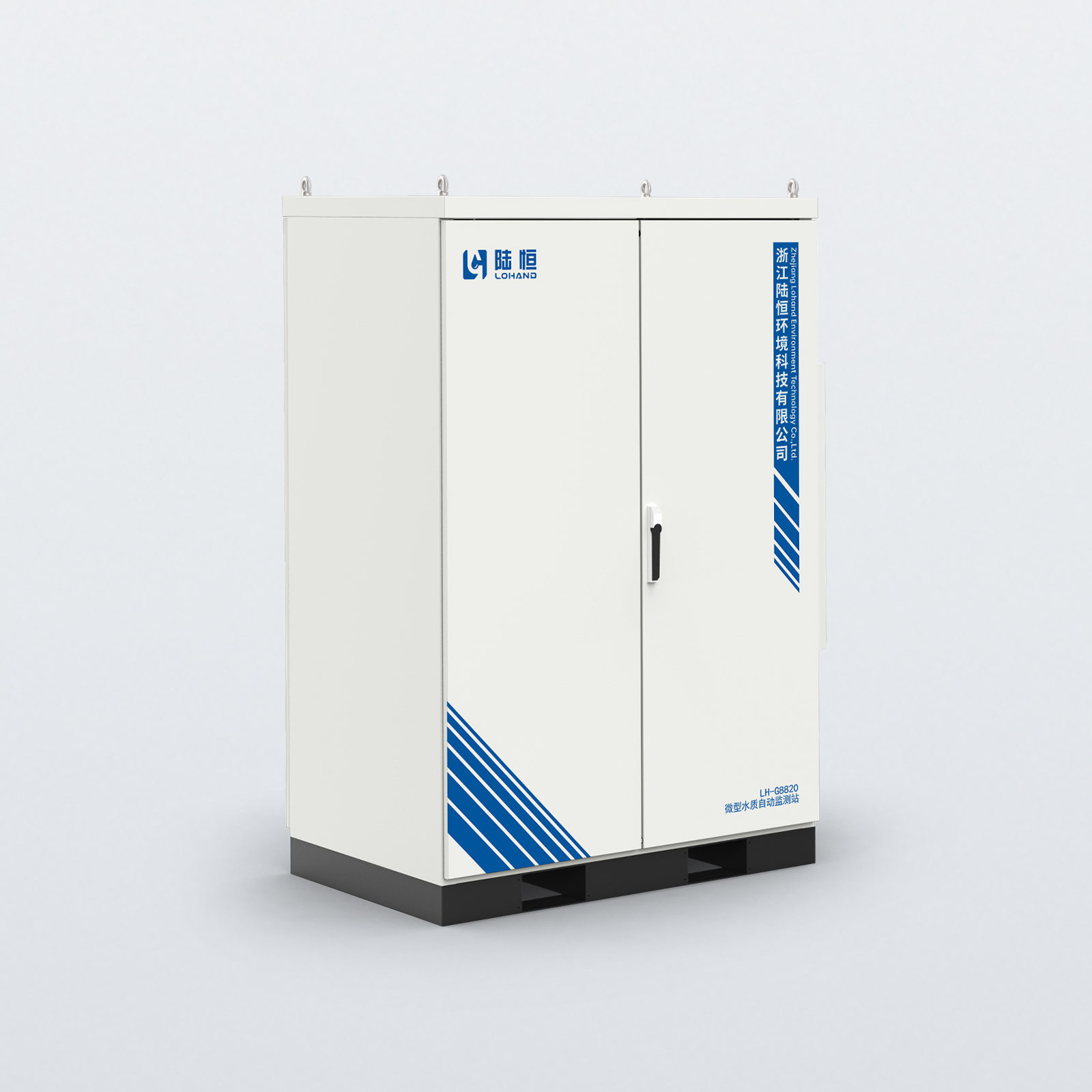

微型水质自动监测站

LH-G8820

浙江陆恒环境科技有限公司

一、产品简介

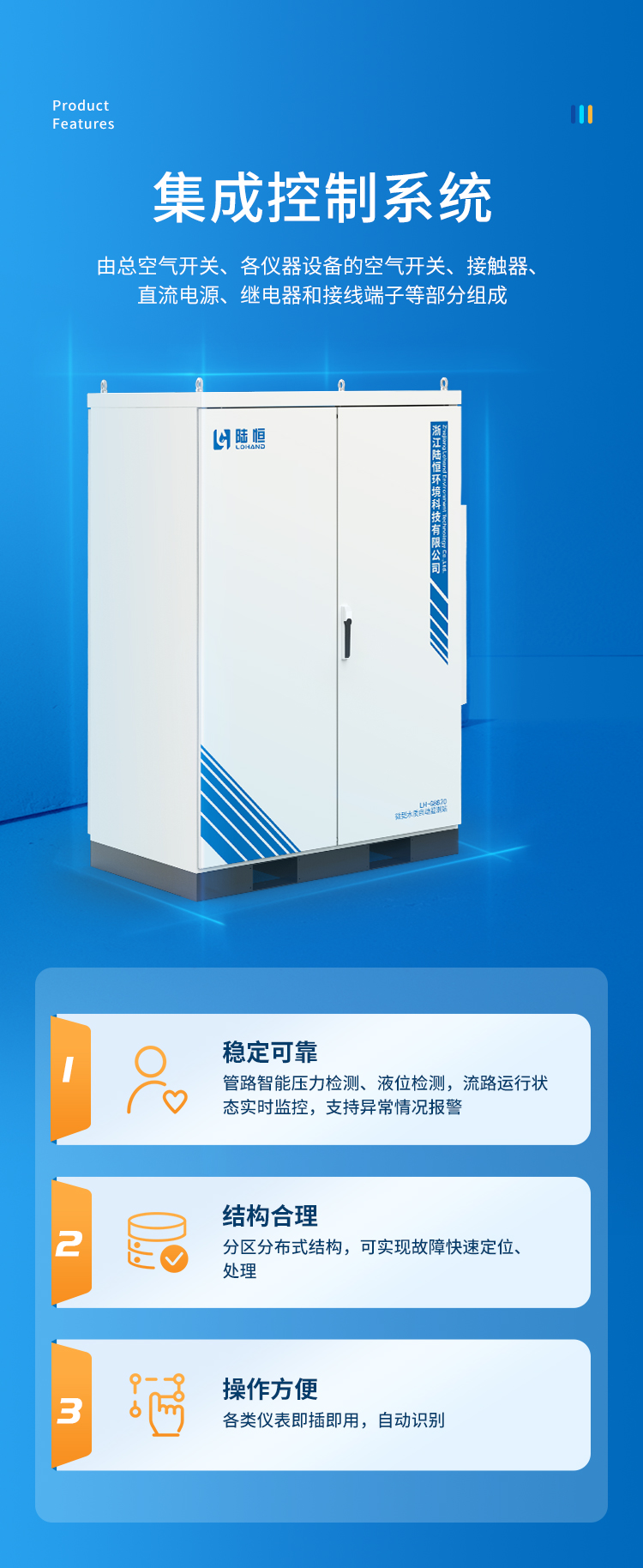

微型水质自动监测站是指可以实现自动化采水、预处理水样、水质参数监测、清洗、数据上传及接受远程控制等功能，集成于一个机柜内，可以直接应用于户外的一体化集成系统。系统包括采配水单元、预处理单元、分析单元、集成控制单元、数据传输单元、其他辅助单元等，主要完成对监测点水质的在线监测及数据通信传输等功能。

适用于布置在各种类型的水体监测场地，也在河长制管理中发挥着重要的作用，周期或者不间断连续监测水体的各项水质参数，实时保存监测数据，并联网实时将监测到的数据发送到监控中心或者数据管理平台。该系统可以帮助及时了解水质状况及水质变化趋势为相关管理部门的决策提供科学依据，制定应急预案，及时、有效处理各种水质污染状况。

二、产品特点

1.云端物联（选配）：系统支持GPRS等多种形式将数据上传平台，可实时在电脑或手机上监控现场设备运行状态，方便运维人员进行维护。

2.数据管理：支持各类数据、日志信息记录、查询、导出、分析等操作，包括报警、通信、流程运行、系统操作等日志。

3.智能流路系统：智能管路压力检测、液位检测等，流路运行状态实时监控，还支持异常情况报警。

4.智能安防监测：日志系统完善，记录系统运行全过程，并自动上传至平台，实时监测现场设备每一步运行状态。

5.模块化仪表设计：监测系统所集成的监测仪采用模块化设计，具有良好的可扩展性和替换性，可根据用户的监测需求调整，监测参数配置配置。

6.实时监测：流路运行状态实时监控与记录，主界面方便查看实时数据和各仪器的工作状态。

7.支持各种外设：集成自动空调系统，支持制冷制热；支持定制视频监控功能，同时可设置预警联动。

8.结构合理：柜体支持内侧隔热层设计，顶部预留吊环和监控系统安装位置，底部包括叉车孔位、防泄漏孔位等。

三、应用范围

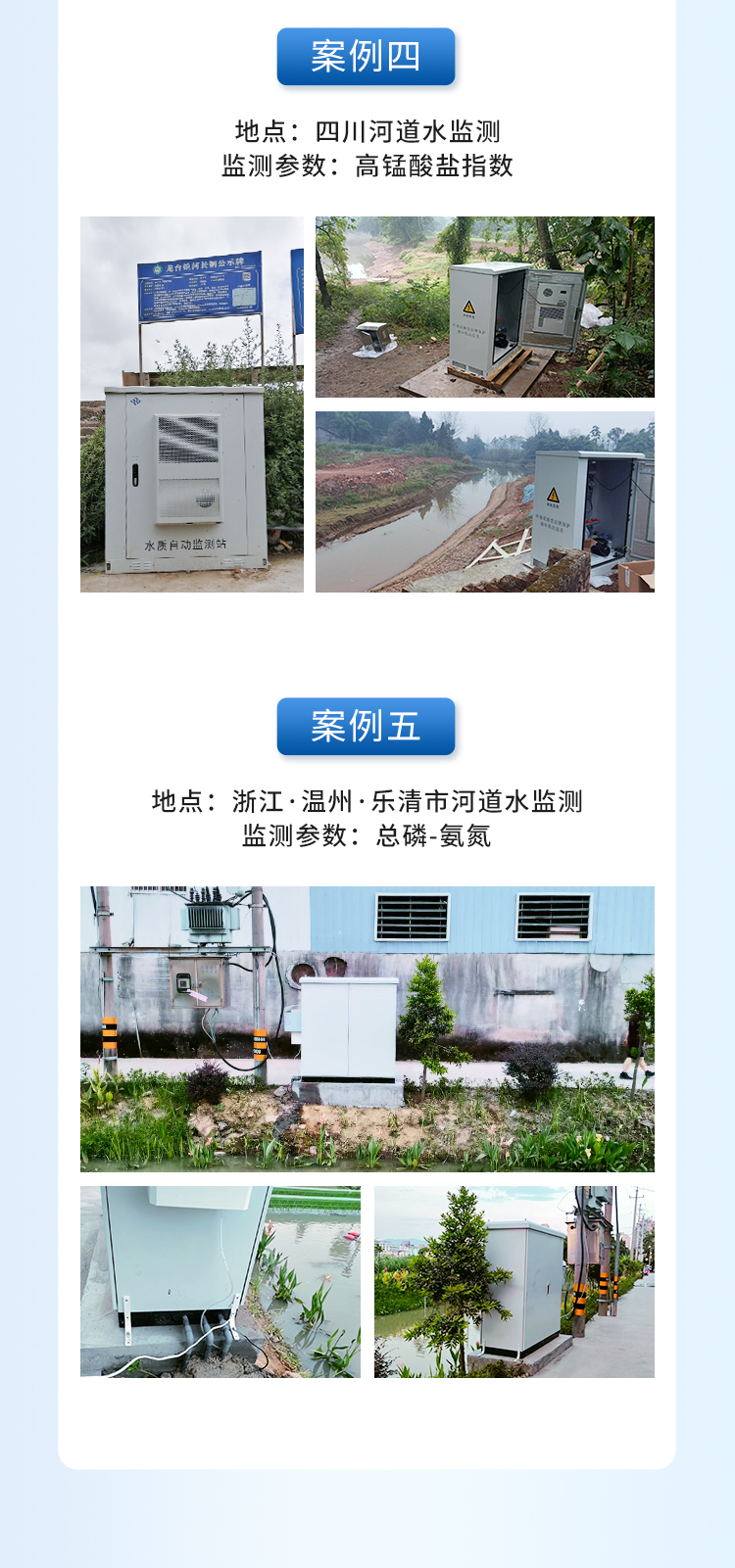

• 饮用水水源地区

• 地表水河流断面

• 智慧城市沟渠监测

• 农业面源污染水质监测

四、监测站技术参数

监测项目
常规五参数选配	pH、溶解氧、电导率、浊度、温度
分光光度法选配	CODCr、CODMn、总磷、总氮、氨氮
可扩展选配	ORP、悬浮物、CODuv、铵离子、叶绿素、蓝绿藻、水中油等
基本参数
屏幕	中控采用 15.6 英寸的触摸彩屏
防护等级	IP55
供电	220VAC/50Hz，额定功率≤2.6KW
工作环境	-10~50℃
总重量	约 0.4 吨

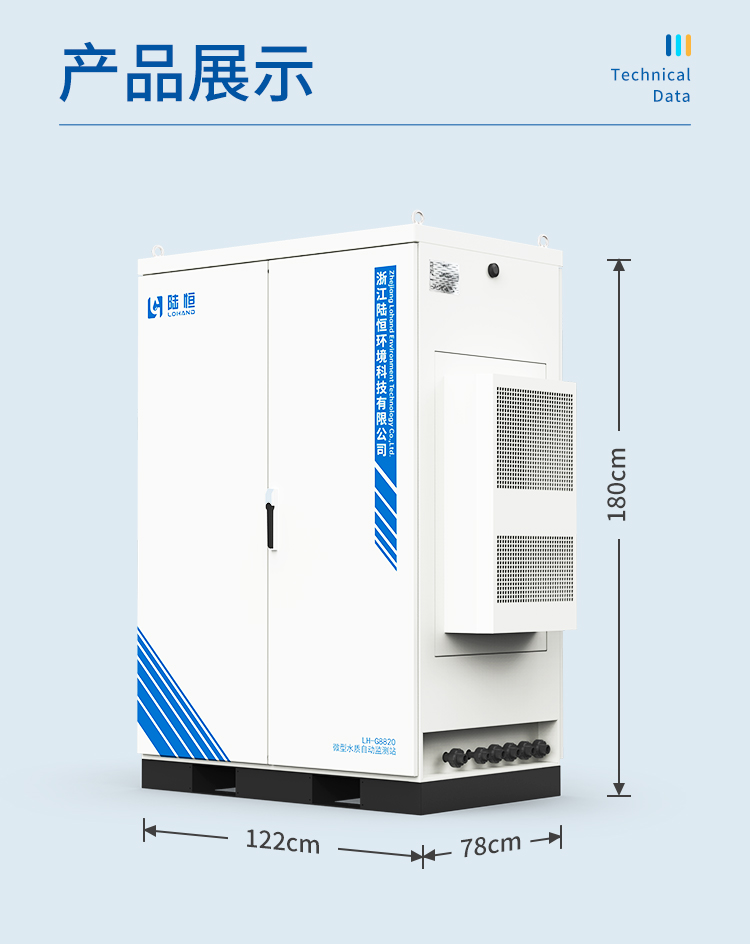

整机尺寸	长1220mm宽780mm高1800mm

五、传感器技术参数

pH传感器技术参数
测量范围	0～14pH
测量精度	≤±0.02pH
适用温度	0～60℃
响应时间	20s
漂移度	≤±0.1pH/24h
敏感膜阻抗	≤500MΩ
斜率	≥97%（25℃）
零电位点	7±0.5pH（25℃）
供电电源	12～24VDC
输出方式	MODBUS/RS485

溶解氧传感器技术参数
量程范围	0～20.00mg/L或0～200%饱和度
精度	±0.3mg/L或±5%
响应时间	90s
温度传感器	DS18B20数字温度传感器
工作温度	5～40℃
工作压力	＜5bar
数字接口	MODBUS/RS485
模拟接口	4～20mA(可选）
供电	12VDC±20%
功耗	＜0.5w
标定	一点或两点校准
安装方式	流通池安装、浸没式安装，3/4″NPT螺纹
尺寸	Φ34*222mm
荧光帽寿命	1年
材质	主体为不锈钢316，敏感膜为有机硅胶

电导率传感器技术参数
测量范围	0.1电极：0.2～200.0μS/cm 1电极：2～2000μS/cm 10电极：20μS/cm～20.00mS/cm
测量精确度	±2%F.S
温度元件	NTC10K
工作环境	温度0～60℃；湿度≤90%
液体材质	316L不锈钢
安装螺纹	3/4″NPT螺纹
尺寸	34*276mm
校准方式	2点校准或1点校准
供电电源	12～24VDC
功耗	＜0.5w
输出方式	MODBUS/RS485
防水等级	IP68

浊度传感器技术参数
名称	LH-DZ09-20	LH-DZ09-200	LH-DZ09-1000	LH-DZ09-3000
量程范围	0~20	0~200	0~1000	0~3000
分辨率	0.01、1		0.1、1
示值误差	≤5NTU时，≤±0.3NTU；＞5NTU时，≤±6%		≤10NTU时，≤±0.5NTU；＞10NTU时，≤±8%
工作温度	5～40°C
数字接口	MODBUS /RS485
模拟接口	4～20mA
供电	12VDC士20%,1A
功耗	平常功率：<0.5W 启动清洁刷：<3W
标定	一点或两点校准
防护等级	IP68
安装方式	流通池安装、浸没式安装，3/4″NPT螺纹
材质	316不锈钢
尺寸	Φ54*150mm

六、污染源技术参数

1.化学需氧量(COD)在线分析仪

化学需氧量COD在线分析仪专为低浓度、高精度的有机物污染监测而设计，特别适用对排放浓度<50mg/L 的厂矿企业、城市污水处理厂进水口、出水口的 CODcr 在线监测。

仪器的分析方法采用重铬酸盐光度法，该方法符合国家标准《水质化学需氧量的测定重铬酸盐法》（HJ 828-2017），属COD 监测的国家 A 类方法，确保了监测数据的准确性和有效性，具体参数如下：

仪器性能
应用领域	厂矿企业、城市污水和污水治理设施的 COD 在线自动测量
测量方法	重铬酸钾氧化-分光光度法
显示屏	8寸TFT彩色触摸屏
测量范围	0～250 mg/L；0～100 mg/L；0～3000mg/L；可根据用户要求扩展；
测量精度	质控样：±3mg/L(COD≤30mg/L)； ±10%（30mg/L＜COD＜60mg/L）； ±6%（60mg/L≤COD＜100mg/L）； ±5%（COD ≥100mg/L）实际水样：±5mg/L(COD≤30mg/L)； ±15%（30mg/L＜COD＜60mg/L）； ±10%（60mg/L≤COD＜100mg/L）； ±10%（COD ≥100mg/L）
零点漂移	±3mg/L
量程漂移	±5% F.S
检出限	3mg/L
测量周期	测量周期最短 30 分钟/次；可设置在线自动监测周期： 0.5 小时/次
试剂耗量	A 型：（0.65～2.6）毫升/次/试剂；配用 1 升 COD-A 型试剂套装，可保证 30 天共 380 次测量
自动标定	具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能
自动清洗	每次测量后仪器自动清洗管路
数据存储	5万次历史数据储存
接口输出	标配：RS232/RS485、一路4-20mA

使用环境
外接电源	(220±22)VAC； (50±2.5)Hz；仪器功率：日均50W；峰值时<150W
环境温湿度	(0～40) ^oC，相对湿度≤90%, 无冷凝结露
外接水样	压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）^oC

外观尺寸
仪器尺寸	宽´高´厚：420mm´600mm´240mm
仪器净重	17.5Kg
安装形式	挂壁式安装或二合一柜式安装

2.CODmn在线水质分析仪

高锰酸盐指数在线分析仪专为地表水水质高锰酸盐指数的在线监测需求设计。仪器使用高锰酸钾作为强氧化剂，对地表水中的有机物进行加热消解，之后加入显色剂，在一定波长测量其吸光度，即可测定水样高锰酸盐指数的浓度。

该仪器分析方法符合国家标准A类方法，确保了监测数据的准确性和有效性。根据测量水质的不同，分为酸性高锰酸盐指数（C型）和碱性高锰酸盐指数（D型）仪器两种。

仪器性能
应用领域	江河湖泊、海洋等地表水的高锰酸盐指数（有机物）在线自动测量
测量方法	酸性高锰酸钾分光光度法（淡水地表水）；或者碱性高锰酸钾分光光度法（海洋地表水）
显示屏	8寸TFT彩色触摸屏
测量范围	（0～5）mg/L；(0～25）mg/L；(0～50）mg/L；）
测量精度	质控样：±0.1mg/L，COD≤1mg/L；±10%，COD≥1mg/L
零点漂移	±5% F.S
量程漂移	±5% F.S
检出限	0.04mg/L
测量周期	测量周期55分钟/次；可设置在线自动监测周期：1小时/次
试剂耗量	0.7毫升/次/试剂；配用CODMn-C/D型试剂套装，可保证1个月满负荷共计625次测量
自动标定	具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能
自动清洗	每次测量后仪器自动清洗管路
数据存储	5万次历史数据储存
接口输出	标配：RS232/RS485、一路4-20mA；

使用环境
外接电源	(220±22)VAC； (50±2.5)Hz；仪器功率：日均50W；峰值时<150W
环境温湿度	(5～45)℃，相对湿度≤90%, 无冷凝结露
外接水样	压力：（-10～+2）kPa；流速：（-1.0～0.5）m/s；温度：（5～45）℃

外观尺寸
仪器尺寸	宽´高´厚：420mm´600mm´240mm
仪器净重	17.5Kg
安装形式	挂壁式安装或二合一柜式安装

3.在线氨氮分析仪（水杨酸法）

氨氮在线分析仪（水杨酸法）专为地下水、地表水、生活污水和工业废水中氨氮监测需求设计，该款仪器特别适用地下水、地表水及工业废水中的低浓度氨氮在线监测。

仪器的分析方法采用水杨酸分光光度法，该方法符合国家标准《HJ 536-2009 水质氨氮的测定水杨酸分光光度法》，属氨氮监测的国家A类方法，确保了监测数据的准确性和有效性。

遵循《氨氮水质自动分析仪技术要求》（HJ/T 101-2003）等国家标准，具体参数如下：

仪器性能
应用领域	地下水、地表水、生活污水和工业废水中的氨氮在线自动测量
测量方法	水杨酸分光光度法
显示屏	8寸TFT彩色触摸屏
测量范围	0-2mg/L；0-10mg/L；0-50mg/L；0-125mg/L；可根据用户要求扩展。
测量精度	±0.15mg/L，浓度≤2.0mg/L；±6%，浓度>2.0mg/L；
零点漂移	±0.01mg/L
量程漂移	±0.2% F.S
检出限	0.01mg/L；
测量周期	测量周期最短15分钟/次；
试剂耗量	0.7毫升/次/试剂；配用NH3N-C型试剂套装，可保证2个月满负荷共计800次测量
自动标定	具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能
自动清洗	每次测量后仪器自动清洗管路
数据存储	5万次历史数据储存
接口输出	标配：RS232/RS485、一路4-20mA；

使用环境
外接电源	(220±10%)VAC； (50±5%)Hz；仪器功率：日均50W；峰值时<300W
环境温湿度	(0～40) ^oC，相对湿度≤90%, 无冷凝结露
外接水样	压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）^oC

外观尺寸
仪器尺寸	宽´高´厚：420mm´600mm´240mm
仪器净重	17.5Kg
安装形式	挂壁式安装或二合一柜式安装

4.在线总磷分析仪

遵循《氨氮水质自动分析仪技术要求》（HJ/T 101-2003）等国家标准，具体参数如下：

仪器性能
应用领域	厂矿企业、城市污水和污水治理设施的总磷在线自动测量
测量方法	过硫酸钾氧化—钼酸铵分光光度法
显示屏	8寸TFT彩色触摸屏
测量范围	0-5mg/L；0-25mg/L；0-50mg/L；0-100mg/L；可应用户要求可扩展（需另付费）
测量精度	±8%；
零点漂移	±1% F.S
量程漂移	±2% F.S
检出限	0.01mg/L
测量周期	测量周期最短35分钟/次；可设置在线自动监测周期：0.8小时/次
试剂耗量	0.8毫升/次/试剂；配用TP型试剂套装，可保证2个月满负荷共计800次测量
自动标定	具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能
自动清洗	每次测量后仪器自动清洗管路
数据存储	5万次历史数据储存
接口输出	标配：RS232/RS485、一路4-20mA；

使用环境
外接电源	(220±22)VAC； (50±2.5)Hz；仪器功率：日均50W；峰值时<300W
环境温湿度	(0～40) ^oC，相对湿度≤90%, 无冷凝结露
外接水样	压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）^oC

外观尺寸
仪器尺寸	宽´高´厚：420mm´600mm´240mm
仪器净重	17.5Kg
安装形式	挂壁式安装或二合一柜式安装

5.在线总氮分析仪

总氮水质分析仪专为污染源及工业过程水质分析需求设计，适用于对厂矿企业、城市污水、江河湖泊和污水治理设施的总氮在线自动测量。

仪器的分析方法采用紫外分光光度法，该方法符合国家标准《水质总氮的测定碱性过硫酸钾消解紫外分光光度法》（HJ 636-2012），属总氮监测的国家A类方法，确保了监测数据的准确性和有效性。

仪器性能
应用领域	厂矿企业、城市污水和污水治理设施的总氮在线自动测量
测量方法	碱性过硫酸钾消解—紫外分光光度法
显示屏	8寸TFT彩色触摸屏
测量范围	（0～5）mg/L；（0～25）mg/L；（0～50）mg/L；（0～100）mg/L；可应用户要求可扩展（需另付费）
测量精度	浓度≤0.5mg/L时，误差±0.05mg/L；浓度＞0.5mg/L时，误差±10%；
零点漂移	±5% F.S
量程漂移	±5% F.S
检出限	0.1mg/L
测量周期	测量周期最短35分钟/次；可设置在线自动监测周期：1小时/次
试剂耗量	0.75毫升/次/试剂；配用TN-A型试剂套装，可保证2个月满负荷共计800次测量
自动标定	具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能
自动清洗	每次测量后仪器自动清洗管路
数据存储	5万次历史数据储存
接口输出	标配：RS232/RS485、一路4-20mA；

使用环境
外接电源	(220±22)VAC； (50±2.5)Hz；仪器功率：日均50W；峰值时<300W
环境温湿度	(0～40) ^oC，相对湿度≤90%, 无冷凝结露
外接水样	压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）^oC
